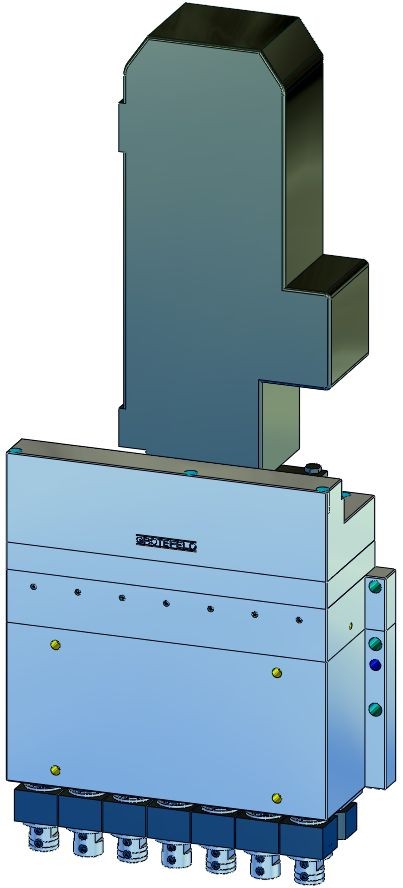

Bohrspindeleinheiten DBE04

Die Bohrspindeleinheiten der Baureihe DBE04 sind für den programmgesteuerten Einsatz in CNC-Maschinen entwickelt worden und haben sich seit vielen Jahren im praktischen Einsatz bewährt. Bei diesen Getrieben werden einzelne Spindeln pneumatisch vorgelegt. Und zwar immer die, die für das gerade zu produzierende Werkstück benötigt werden. Der Vorlegehub der Getriebe ist immer so groß, dass die nicht vorgelegten Bohrer nicht zum Einsatz kommen. Spindelanzahl, Vorlegehub und das Bohrbild werden nach Kundenwunsch gefertigt.

Die Vertikalbohrspindeln sind mit Horizontalbohrspindeln und Vertikalbohrgetrieben mit Bohrabständen ≥16mm kombinierbar. Die einzelnen Bohrspindeln sind wahlweise frei abrufbar und werden um 50mm vorgelegt, Einheiten mit längerem Hub sind auf Wunsch möglich. Der eigentliche Bohrvorschub muss durch den kundenseitigen Vorschub der Maschine erfolgen. Die Einheiten sind rädergetrieben, die maximale Drehzahl beträgt 8.600 1/min.

Bei der Entwicklung wurde darauf geachtet, dass ein Baukastensystem entstand, welches die flexible Kombination der unterschiedlichen Gehäuse mit den zur Verfügung stehenden Spindeltypen ermöglicht. Außerdem ist durch das Konstruktionsprinzip eine problemlose und kostengünstige Wartung sichergestellt. Einzelne Spindeln lassen sich ohne Demontage des Getriebes austauschen.

Um die Ausfallsicherheit noch weiter zu verbessern, bieten wir diese Getriebe auch mit Sensoren an. Anhand von Temperatur-, Schwingungs- und Motordaten können wir eine Aussage über den Zustand des Aggregates treffen und Probleme erkennen bevor es zu einem Ausfall der Anlage kommt.

Die Daten aus dem Getriebe werden durch eine SPS gesammelt, an eine Cloud weitergeleitet und ausgewertet. Sämtliche Sensordaten sind über einen normalen Internetbrowser einsehbar und können jederzeit und überall vom Kunden auf dem PC, Smartphone oder Tablet abgerufen werden. Die Visualisierung kann an die jeweiligen Kundenwünsche angepasst werden. Neben den aktuellen Messwerten kann auch ein Verlauf der letzten Stunden oder Tage angezeigt werden.

Mit dieser Sensorik und deren Auswertung können Probleme erkannt werden, bevor sie zu einem echten Problem wie einem Ausfall der Produktionsstraße werden. Ausfallzeiten und damit auch Kosten für den Kunden können so deutlich reduziert werden.

Magnetventile

Die einreihigen steuerbaren Bohrspindeleinheiten der Baureihe DBE04 können um Magnetventile ergänzt werden. Die Magnetventile sind auf Platten rückseitig am jeweiligen Zylinder montiert. Die Platten sind durch Luftkanäle miteinander verbunden. Daraus ergibt sich der Vorteil, dass die Hauptzuluft nur einmal zugeführt werden muss.

Anschraubflächen und Befestigungsbohrungen

Bei einreihigen Getrieben stehen als Anschraubfläche die Spindelseite sowie die Stirnseiten der Gehäuse zur Verfügung. Sie müssen bei Ihrer Bestellung angeben, ob und an welcher der zur Verfügung stehenden Seiten Sie Befestigungsgewindebohrungen haben möchten.

Bei Getrieben mit anderen Bohrbildern können weitere Seiten zur Einbringung von Befestigungsgewindebohrungen zur Verfügung stehen. Die erforderlichen Bohrungen können an allen Gehäuseseiten angebracht werden, welche nicht mit Lufteingangsbohrungen versehen sind. Bei der Konfiguration Ihrer steuerbaren Bohrspindeleinheiten werden in Form einer Angebots- und Genehmigungszeichnung entsprechende Vorschläge gemacht.

Spindelanordnung und Gehäuseformen

Je nach Kundenwunsch können die Gehäuse der steuerbaren Bohrspindeleinheiten Typ DBE04 in verschiedensten Formen ausgebildet werden. Die Standardform ist eine einreihige Bohrspindeleinheit (R-Form). Nachfolge Tabelle zeigt Ihnen die möglichen Bauformen der Baureihe DBE04.

Mit den steuerbaren Bohrspindeleinheiten lassen sich eine Vielzahl von kundenspezifischen Bohrbildern und Spindelkombinationen realisieren. Dabei wird lediglich das Gehäuse maßlich entsprechend den Vorgaben in seinen Außenmaßen verändert. In jedem Fall bleiben die Höhenmaße und der interne Aufbau des Gehäuses entsprechend dem GROTEFELD-Standard.

Bei dem Wunsch nach größeren Hüben als 50 mm ändern sich die Höhenbaumaße. Fragen Sie entsprechende Einheiten bitte bei uns an.

Antrieb

Der Antrieb besteht aus einem oder im Bedarfsfall mehreren Drehstromflachmotoren mit maximal je 2,8 kW Leistung. Die Antriebsleistung wird durch eine Kupplung über ein Zahnradgetriebe auf die Spindeln übertragen. Die erforderliche Antriebsleistung wird im Rahmen der Konfiguration der steuerbaren Bohrspindeleinheit von uns ermittelt und Ihnen vorgeschlagen. Die Lage der Antriebsmotoren wird von uns nach technischen Gegebenheiten festgelegt, sofern von Ihnen keine besonderen Wünsche genannt werden.

Spindeltypen

Als Spindeln können Vertikalspindeln, Horizontalspindeln, Nutsägen und Vertikalbohrgetriebe (min Achsabstand 16mm) eingesetzt werden. Alle Spindeltypen können unter Berücksichtigung der räumlichen Bedingungen beliebig kombiniert werden.
